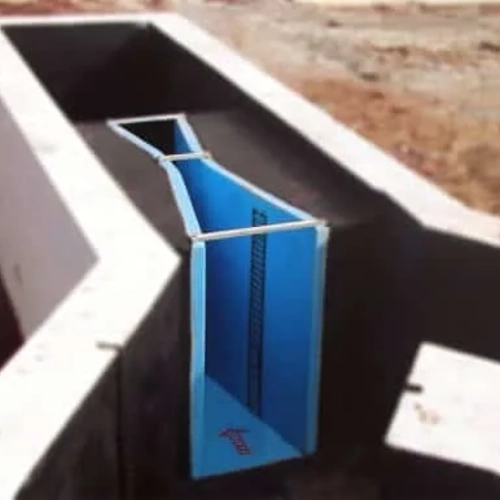

Calha Parshall: Medição de Vazão Precisa para Água e Efluentes
O controle preciso da vazão é um pilar fundamental para a eficiência e conformidade de qualquer Estação de Tratamento de Água (ETA) ou Efluentes (ETE). Para garantir essa medição com máxima confiabilidade em canais abertos, a Calha Parshall se destaca como a solução de engenharia mais robusta e consolidada do mercado. Fabricada em PRFV (Poliéster Reforçado com Fibra de Vidro) de alta resistência, ela oferece durabilidade e precisão para monitorar o fluxo de entrada e saída, otimizando processos e assegurando o cumprimento de normas ambientais.
Este dispositivo não apenas quantifica o volume de líquidos, mas também pode atuar como um misturador rápido, aproveitando o ressalto hidráulico para homogeneizar produtos químicos. Portanto, investir em uma Calha Parshall de qualidade é um passo estratégico para a gestão hídrica da sua indústria.
Como Funciona uma Calha Parshall?
A genialidade da Calha Parshall reside em seu design hidrodinâmico, que força o escoamento a passar por seções com geometrias específicas. Essa estrutura cria uma relação direta e precisa entre o nível (altura da lâmina d’água) em um ponto específico e a vazão instantânea. O funcionamento é dividido em três estágios claros:
- Seção Convergente: A entrada do equipamento, onde o canal se estreita gradualmente. Essa seção tem a função de uniformizar o fluxo, reduzir a velocidade e eliminar turbulências, preparando o líquido para uma medição precisa.
- Garganta (Seção de Estrangulamento): O ponto mais estreito da calha. Aqui, o fluido é acelerado, passando de um escoamento subcrítico para supercrítico. É nesta seção que a medição principal ocorre, pois a altura da lâmina d’água antes da garganta se correlaciona diretamente com a vazão.
- Seção Divergente: Após a garganta, o canal se alarga novamente, permitindo que o fluxo desacelere e retorne às condições normais do canal a jusante, minimizando a perda de carga no sistema.
A leitura pode ser feita visualmente por uma régua graduada ou automatizada com sensores de nível ultrassônicos, integrando os dados diretamente ao sistema de controle da planta.
A Importância da Calha Parshall no Pré-Tratamento
Em sistemas avançados de tratamento, como a desmineralização de água por troca iônica ou a osmose reversa industrial, a estabilidade do fluxo é crucial. Flutuações de vazão não controladas podem comprometer a eficiência do processo e, principalmente, causar danos irreversíveis às membranas de osmose reversa, componentes de alto custo.
A instalação de uma Calha Parshall no pré-tratamento osmose reversa permite um monitoramento contínuo e confiável da vazão de alimentação. Isso garante que o sistema opere dentro dos parâmetros de projeto, protegendo os equipamentos, otimizando o consumo de químicos e energia, e assegurando a produção de água desmineralizada com a qualidade esperada. Em resumo, ela é uma ferramenta essencial para a longevidade e performance de sistemas de purificação de alta performance.
Dimensionamento e Fatores Críticos da Calha Parshall
A escolha correta da Calha Parshall é vital para sua precisão. O dimensionamento depende diretamente das vazões mínima e máxima esperadas no canal. Na Filtrando, oferecemos uma gama completa de tamanhos, desde gargantas de 1″ (0,2 m³/h) até 96″ (14.220 m³/h), para atender a qualquer escala de projeto.
Além das dimensões, o material de construção é um fator decisivo. Nossas calhas são fabricadas em PRFV, um compósito que oferece vantagens incomparáveis:
- Alta Resistência Química: Suporta a agressividade de efluentes industriais e produtos químicos de tratamento sem sofrer corrosão.
- Durabilidade Estrutural: Leve e extremamente resistente, facilitando o transporte e a instalação.
- Superfície Lisa: Reduz o atrito e a incrustação de sólidos, mantendo a precisão da medição ao longo do tempo.
O princípio de funcionamento e as equações que regem a medição são bem estabelecidos na engenharia hidráulica, conforme detalhado por instituições de referência como a UFRGS em seus materiais sobre hidráulica de canais.
Principais Aplicações Industriais
A versatilidade e robustez da Calha Parshall a tornam indispensável em uma vasta gama de setores que necessitam de gestão hídrica eficiente e controlada. Suas aplicações incluem:
- Saneamento Básico (ETAs e ETEs municipais)
- Indústrias Químicas e Petroquímicas
- Indústrias Alimentícias e de Bebidas
- Indústrias de Papel e Celulose
- Indústrias Têxteis e de Curtumes
- Setor de Mineração e Metalurgia
- Geração de Energia (Termelétricas e Hidrelétricas)
- Indústrias Farmacêuticas e de Cosméticos
Seja para monitorar a entrada de uma ETE, controlar a dosagem de produtos químicos ou garantir a estabilidade de um processo crítico, a Calha Parshall da Filtrando é a escolha certa para medição de vazão com precisão e confiabilidade. Nossa equipe de especialistas está pronta para ajudar a dimensionar a solução ideal para a sua necessidade.
Solicite um projeto de Calha Parshall
Garanta a pureza da água em seu processo e reduza custos operacionais. Um sistema de Calha Parshall bem dimensionado pela Filtrando é um investimento em eficiência e qualidade.
Entre em contato com nossos especialistas e solicite um dimensionamento técnico para sua empresa.
